آشنایی با انواع هیتر و مقایسه آنها
هیتر ، یک ایستگاه هوای گرم است که برای لحیم کاری اجزای SMD مانند BGA ، CHIP ، QFP ، SOIC و … به روی مادربرد استفاده می شود .هیتر ها از دو بخش شامل دستگاه مرکزی و دسته هیتر تشکیل شده اند . دستگاه مرکزی بوسیله یک کمپرسور داخلی ، هوا را با فشار مد نظر کاربر تولید میکند و آن را به داخل دسته هیتر میفرستد . المنت حرارتی موجود در دسته هیتر ( که معمولا از جنس سرامیک است ) ، به اندازه دمای مورد نظر کاربر داغ شده و درنهایت منجر به گرم شدن باد خروجی به میزان دلخواه میشود . این باد بوسیله ی نازل های قابل تعویض که در قسمت انتهایی دسته هیتر قرار دارند ، به روی ناحیه کوچکی از برد متمرکز شده و باد گرم تولید شده را منتقل میکند .
همانطور که میدانید در حرفه ی تعمیرات موبایل ، یک هیتر قدرتمند از اساسی ترین ابزار برای یک تعمیرکار موبایل به حساب می آید.
گاهی در این حرفه بخصوص در بخش تعمیر گوشی آیفون ، نیازمند انجام سواپ ( swap ) می شوید که داشتن یک هیتر خوب به انجام سریع و دقیق سواپ گوشی آیفون ( swap iPhone ) کمک شایانی میکند ; به همین دلیل شما بعنوان یک متخصص در امر تعمیرات موبایل می بایست هیتر و هویه ای را انتخاب کنید که پاسخگوی کار شما در سطح تخصصی باشد.
از آنجایی که هیتر و هویه از ملزومات و جزء جدایی ناپذیر حرفه ی تعمیرات موبایل هستند ، برند های مختلفی از جمله کوئیک ، گورداک ، یاکسون و … اقدام به تولید انواع هیتر و هویه کرده اند ; که ما در این مقاله به معرفی آنها در سطوح مختلف میپردازیم و به شما کمک میکنیم تا انتخاب راحتی برای خرید هیتر مناسب خودتون داشته باشید .
هیتر های Quick TR 1300 , Quick 881 D , Quick 861 DW , SUGON 8620DX برای استفاده در حرفه ی تعمیرات موبایل ، در سطح عالی بوده و در ویژگی های زیر مشترک هستند :
اینن هیترها دارای قدرت بالای 1000 وات و جریان هوای 120 لیتر در دقیقه هستند که برای لحیم کاری اجزای SMD طراحی شده اند که بدلیل قدرت بالا و وجود عنصر گرم کننده سرامیکی ، به سرعت گرم می شوند .
همچنین دارای سه یا چهار کانال CH4 , CH3 , CH2 , CH1 می باشند که میتوان پارامترهای هر کانال شامل دما و میزان جریان هوا را تنطیم و در حافظه دستگاه ذخیره کرد . بدلیل وجود یک سوئیچ مغناظیسی ، به محض قرار گرفتن دسته در نگهدارنده ، بلافاصله حالت خواب فعال میشود . بعلاوه این دستگاه ها دارای یک سیستم اتوماتیک خنک کننده ظرفیت باز هستند که باعث افزایش عمر عنصر گرم کننده و نگهدارنده دسته ی هوای گرم می شود .
همچنین بدلیل استفاده از موتور براشلس ، در هر لحظه دمايي ثابت و يكدست با پرتاب باد ثابت و یکنواخت در اختیار کاربر قرار میگیرد .
در ادامه به جزئیات بیشتر این هیترها میپردازیم . همراه ما باشید .
هیتر SUGON 8620DX :
ویژگی های برتر این هیتر شامل: ایستگاه بازسازی هوای گرم smd با 6 نازل هوا و نگهدارنده نازل هوای تعویض سریع، نازل های هوای با دمای بالا تعویض سریع، بدون نیاز به استفاده از ابزارهای دیگر یا صبر کردن برای کاهش دما، صفحه نمایش LED 3 نمایشگر دما، 4 حافظه ذخیره سازی، خواب خودکار، ℉/℃، پشتیبانی از کالیبراسیون دما ، فن اسکرول بدون جاروبک، محدوده جریان هوا قابل تنظیم 1 تا 200، می تواند برای تعمیر تلفن های همراه، iPad ، لپ تاپ ، PCB ، SOIC ، QFP ، PLCC ، BGA ، کانکتورهای کابل و غیره استفاده شود.
کیفیت و خدمات هیتر SUGON 8620DX دارای تاییدیه FCC، CE، RoHS است، با عملکرد خنک کننده خودکار جریان هوا بالا، طول عمر هیتر را افزایش می دهد و از دسته هوای گرم محافظت می کند.
هیتر SUGON 8620DXB
| قدرت | 1300 وات |
| ولتاژ | 110 ولت |
| محدوده دما | 932 درجه فارنهایت |
| محدوده جریان هوا | 1 – 120 لیتر در دقیقه |
| وزن | 5.26 کیلوگرم |
| ابعاد | 39.4 x 33 x 22.9 سانتی‌متر |
| نازل های عرضه شده | 5mm – 7 mm – 10 mm – 12 mm مطابق تصویر زیر |
نازل هیترSUGON 8620DX
هیتر QUICK 861 DW :
این هیتر دارای دو مدل DE و DW می باشد .
نسخه DE دارای قدرت 1200 وات و جریان هوای 200 لیتر در دقیقه می باشد درحالیکه نسخه DW دارای قدرت 1000 وات و جریان 120 لیتر در دقیقه است . درمقایسه با مدل های قدیمی تر DA ، نسخه های DE و DW دارای دستگیره ی بروز شده با نازل Quick change هستند که این امر امکان تغییر سریع و آسان نازل را فراهم میکند . ( این درحالیست که نسخه DA نیاز به یک ابزار برای تغییر و برداشتن نازل دارد )
هیتر Quick 861 DW
| قدرت | 1000 وات |
| ولتاژ | 220 ولت |
| محدوده دما | 100 – 500 درجه سانتیگراد |
| محدوده جریان هوا | 1 – 120 لیتر در دقیقه |
| وزن | 3.65 کیلوگرم |
| ابعاد | 135*245*188 میلی متر |

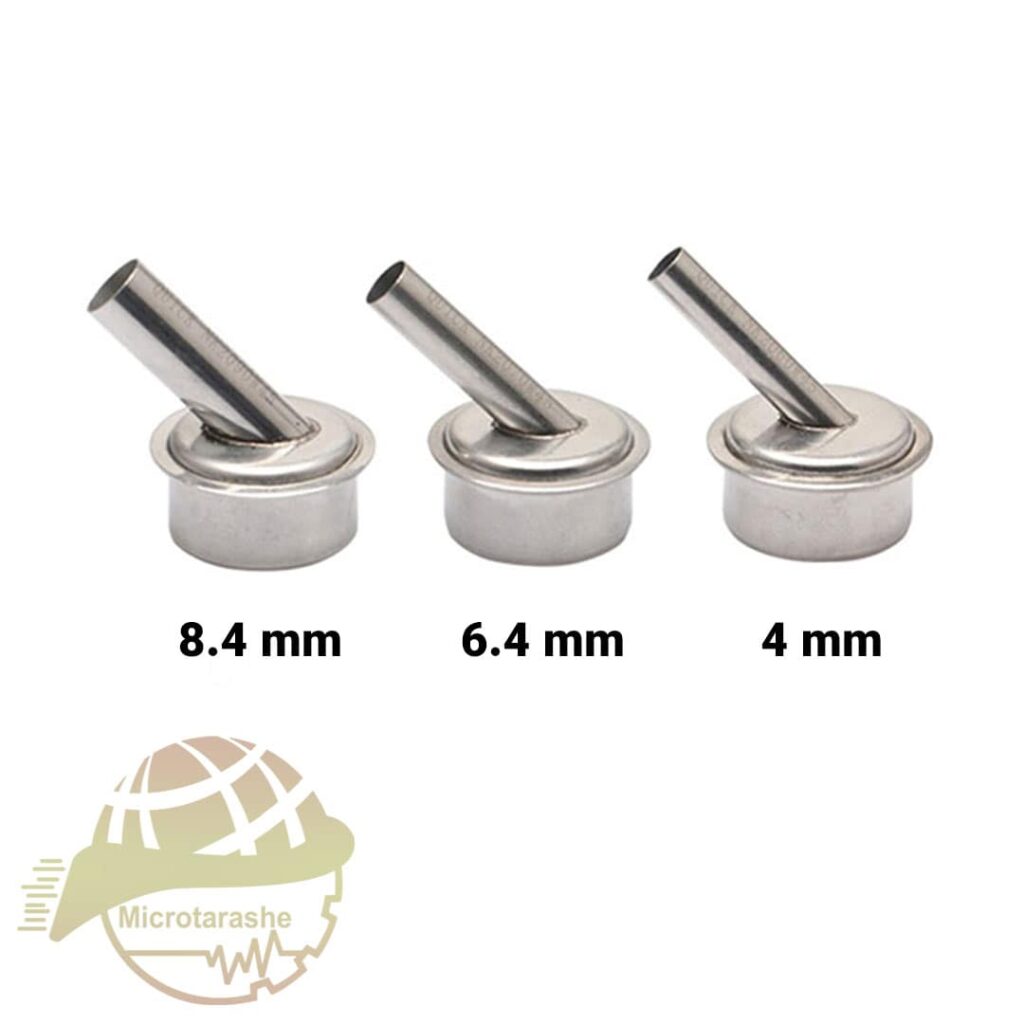

| نازل های عرضه شده | 4mm – 6.4 mm – 8.4 mm مطابق تصویر زیر |
هیتر Quick 881 D :
تنها تفاوت هیترهای Quick TR1300 و Quick 881D در صفحه نمایش و طراحی ظاهری محصول است ، درحالیکه در سایر ویژگی ها کاملا مشابه یکدیگرند .
مکانیزم پخش باد گرم این دستگاه همانند مدل TR1300 میباشد و همین امر سبب تمایز بین این مدل ( 881D ) و مدل قبلی یعنی 861DW شده است .

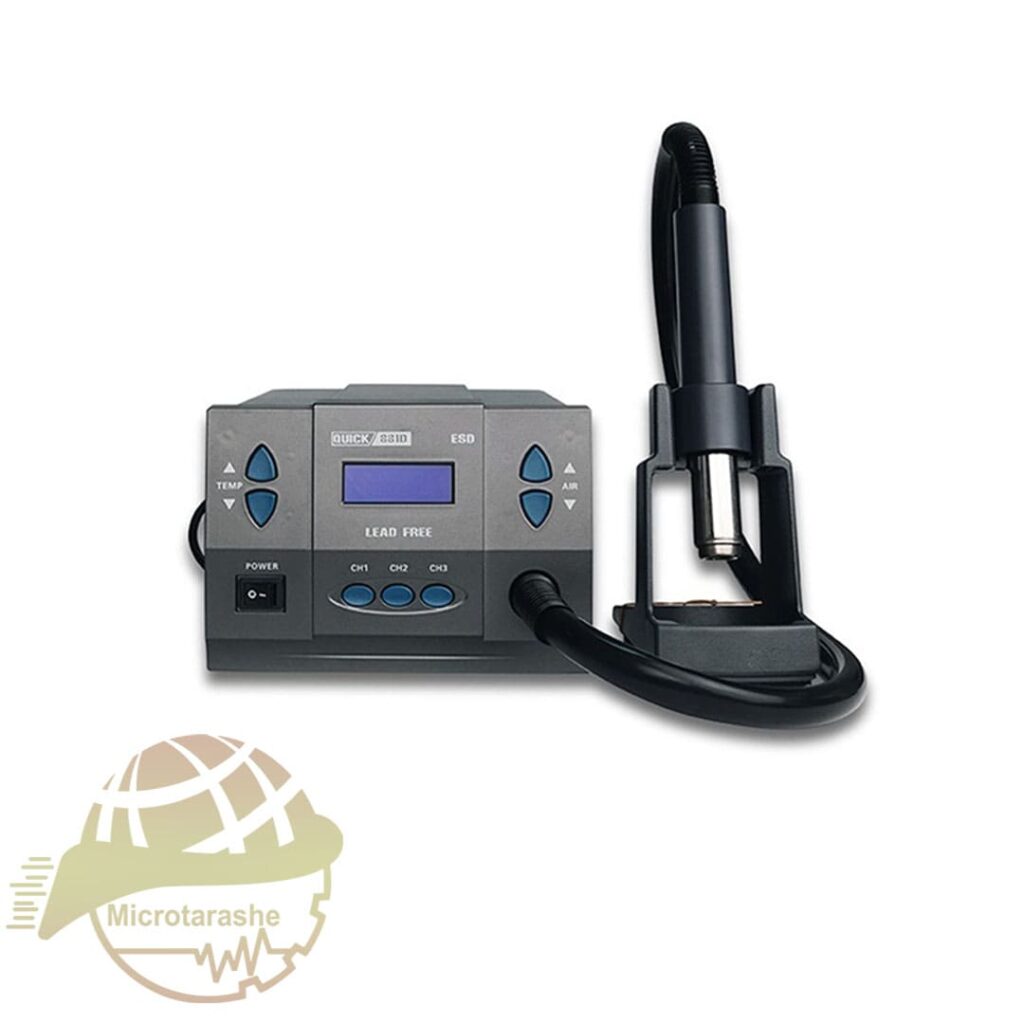

هیتر کوئیک 881D
| قدرت | 1300 وات |
| ولتاژ | 220 ولت |
| محدوده دما | 500-100 درجه سانتیگراد |
| محدوده جریان هوا | 100 لیتر در دقیقه |
| وزن | 3.65 کیلوگرم |
| ابعاد | 135*245*188 میلی متر |
| نازل های عرضه شده | 5mm / 6mm / 8mm |
هیتر Quick TR 1300 :
بدون شک بهترین هیتر برند کوییک ، مدل Quick Hot air Station Tr1300 میباشد . این محصول فوق العاده ، دما و باد مناسب جهت انجام کار شما را فراهم کرده و جهت کار به روی بردهای الکترونیکی حساس ، کاملا امن میباشد .

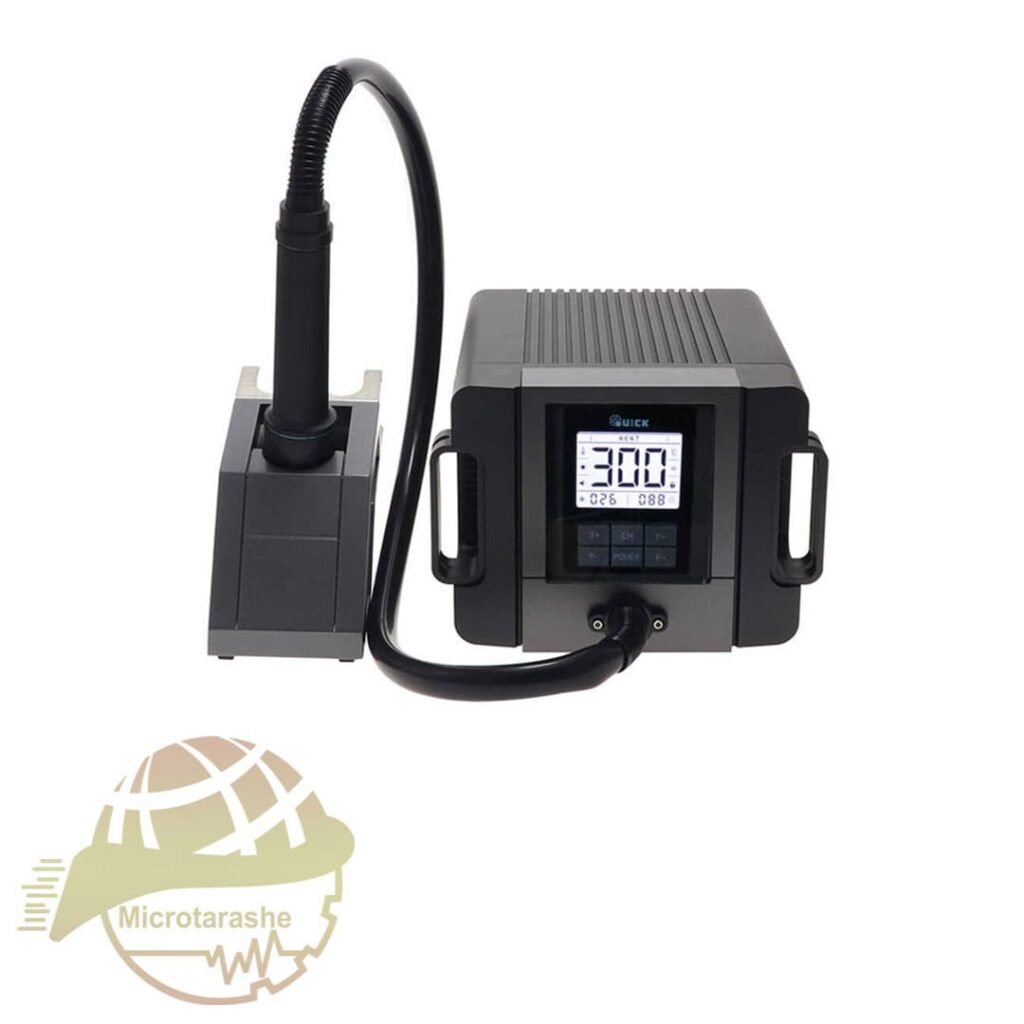

هیتر کوئیک TR1300
| قدرت | 1300 وات |
| ولتاژ | 220 ولت |
| محدوده دما | 500-100 درجه سانتیگراد |
| محدوده جریان هوا | 70 لیتر در دقیقه |
| وزن | 6 کیلوگرم |
| ابعاد | 155*230*215 میلی متر |
| نازل های عرضه شده | 4.4mm / 6.4mm / 8.4mm |

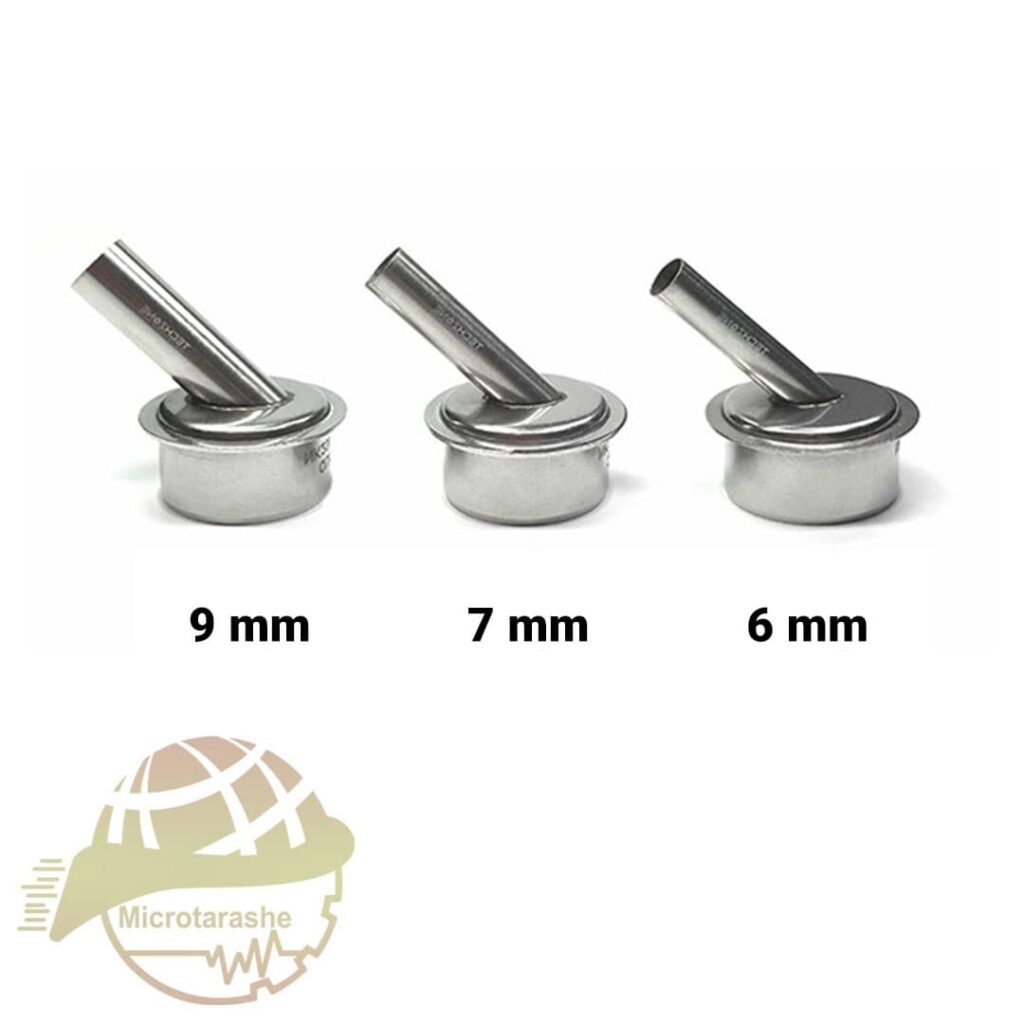

نازل های هیتر کوئیک TR1300
هیتر های Quick 706 Pluse ، Quick 700 ، Gordak 952 در سطح پائین تری نسبت به موارد گفته شده در بالا قرار دارند که در ادامه به معرفی و بررسی آنها می پردازیم :
این هیتر ها به نسبت رقیبان خود در سطح پائین تری قرار دارند اما همچنان می توان از آنها بعنوان یک Heater خوب برای کار تعمیرات موبایل و لحیم کاری قطعات SMD نام برد .
این دستگاه ها بدلیل دوکاره بودن ، از قدرت کمتری برخوردار هستند اما برای آن دسته از تعمیرکارانی که در محیط کار خود از فضای کمی برخوردارند و بدنبال دستگاهی مقرون به صرفه هستند مناسب است .
از جمله ویژگی های این هیترها می توان به این نکته اشاره کرد که با قرار دادن دسته ی هیتر بروی پایه ، حالت Standbye فعال شده و به محض برداشتن دوباره ی دسته ی هیتر ، دستگاه بصورت خودکار روشن می شود .
هیتر Gordak 952 :
این محصول یکی از پرفروش ترین هیترهای دوکاره است و به نسبت قیمتی که دارد از کیفیت مناسبی برخوردار است .
هویه قلمی مربوط به این دستگاه در دامنه گرمایی 200-480 کار می کند . ( جزئیات بیشتر این هویه و همچنین مقایسه انواع هویه ها از حوصله این مقاله خارج است بنابراین در یک مقاله بصورت مجزا به بررسی آنها می پردازیم . )
| قدرت | 270 وات |
| ولتاژ | 220 ولت |
| محدوده دما | 400-200 درجه سانتی گراد |
| محدوده جریان هوا | 24-0.3 لیتر در دقیقه |
| وزن | 4.7 کیلوگزم |
| ابعاد | 187x135x245 میلی متر |
| نازل های عرضه شده | 4mm / 6mm / 7mm / 10mm |
هیتر Quick 700 :
این محصول برای تعمیرکاران مبتدی و یا آن دسته از تعمیرکارانی که بدنبال یک وسیله کارآمد و اقتصادی هستند گزینه ی مناسبی است .
به نسبت رقبای هم سطح خود ، این هیتر حجم هوای خروجی کمتری دربین سایر محصولات برند کوئیک دارد بنابراین در بین سه محصول نامبرده در این بخش ، این هیتر ، آخرین گزینه ی پیشنهادی ما به شماست .

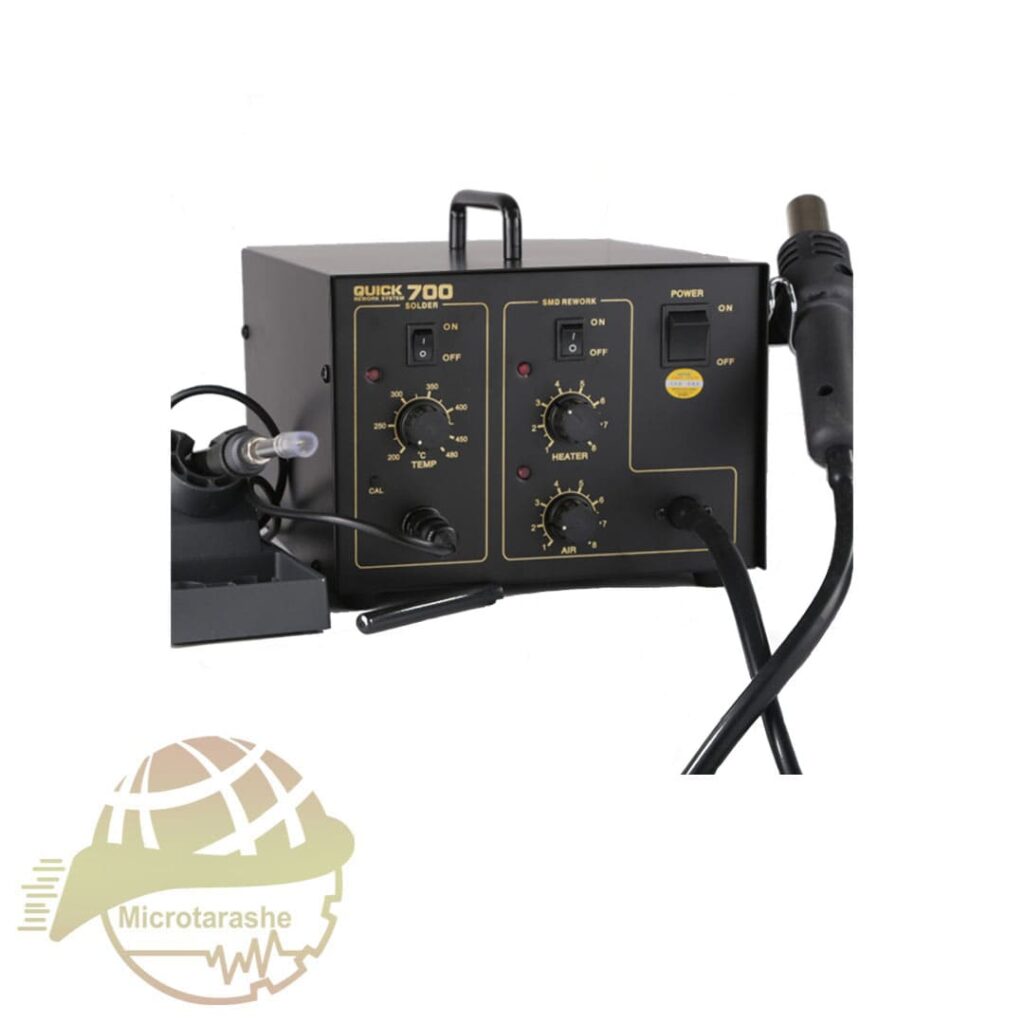

هیتر کوئیک 700
| قدرت | 270 وات |
| ولتاژ | 220 ولت |
| محدوده دما | 420-100 درجه سانتی گراد |
| محدوده جریان هوا | 24 لیتر در دقیقه |
| وزن | 6.6 کیلوگرم |
| ابعاد | 225x345x340 میلی متر |
هیتر Quick 706 Plus :
این محصول نسخه ی ارتقاء یافته ی Quick 700 می باشد که بالطبع شاهد بهبود امکاناتی از جمله کیفیت بالای دسته هیتر نسبت به مدل های قبل تر هستیم .
این دستگاه از جمله محصولات رده میانی به حساب می آید که تعمیرکاران مبتدی و پیشرفته می توانند از آن استفاده کنند .

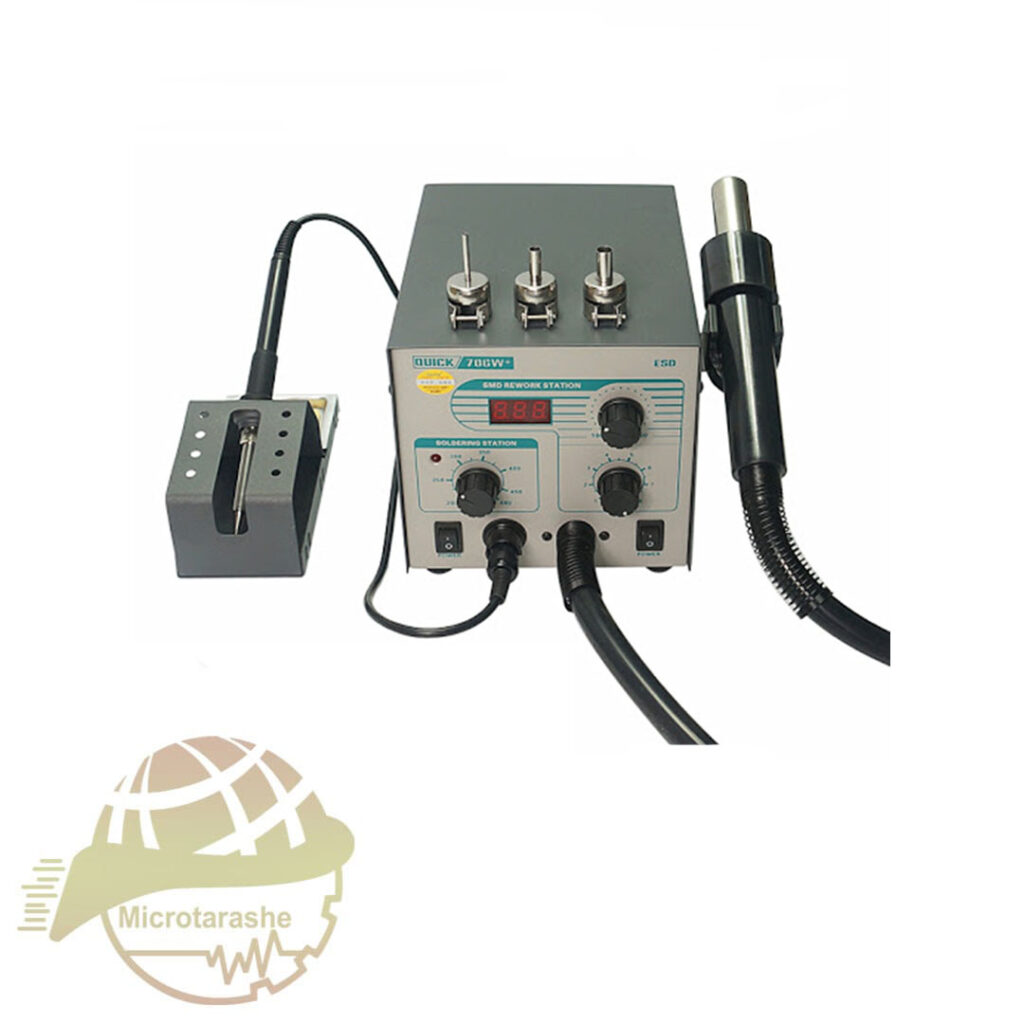

هیتر کوئیک 706 پلاس
| قدرت | 580 وات |
| ولتاژ | 220 ولت |
| محدوده دما | 450-100 سانتی گراد |
| محدوده جریان هوا | 50 لیتر در دقیقه |
| وزن | 3.4 کیلوگرم |
| ابعاد | 150x160x195 میلی متر |
| نازل های عرضه شده | 8.5mm / 6mm / 3mm |
امیدواریم که این مقاله برای شما عزیزان کاربردی بوده باشد . شما عزیزان میتوانید سوالات خودتون درباره این مقاله ، تعمیر انواع بردهای موبایل آیفون ، دوره های آموزش تعمیرات موبایل آیفون شرکت میکروتراشه و … را در بخش دیدگاه ها بپرسید تا کارشناسان ما در اسرع وقت به شما پاسخ بدهند .
>>> موفق و پیروز باشید <<<
